Voici comment cela fonctionne : chauffage mural par ventilation

Le chauffage par panneaux est désormais devenu le préféré des constructeurs. Mais ils sont aussi de plus en plus utilisés dans les bâtiments existants. Le chauffage de surface remporte la concurrence avec les radiateurs conventionnels grâce à un confort de vie accru et à de faibles coûts de chauffage.

Le chauffage mural apparaît de plus en plus comme une alternative au chauffage par le sol. Ceci est rendu possible principalement par des systèmes de chauffage muraux minces et complets, qui peuvent être installés rapidement et facilement dans le mur grâce à la construction en cloison sèche.¹ La hauteur d’installation du chauffage au sol empêche souvent une mise à niveau.

Voici comment fonctionne un système de chauffage mural

Comme le chauffage au sol, le chauffage mural fait également partie des systèmes de chauffage de surface. De par son principe de fonctionnement, il offre à son utilisateur de nombreux avantages. Le chauffage mural se compose de ces composants essentiels :

1. Générateur de chaleur avec séparateur de gaz
2. pompe de circulation
3. serpentins de chauffage verrouillables individuellement
4. Distributeur avec dispositif de ventilation

Au lieu de fixer un radiateur, les entreprises spécialisées posent des serpentins de chauffage dans le mur lors de l’installation d’un chauffage mural. Ils les couvrent plus tard avec des cloisons sèches ou du plâtre. L’eau de chauffage, préalablement chauffée par le générateur de chaleur central, circule dans les serpentins de chauffage. Le chauffage mural à eau est la variante la plus courante.

Une pompe de circulation transporte l’eau de chauffage à travers les tuyaux de chauffage. Ces tubes sont aussi parfois appelés registres. Les tuyaux de chauffage, qui sont pour la plupart en plastique, peuvent être disposés en boucles horizontales et verticales sur le mur.

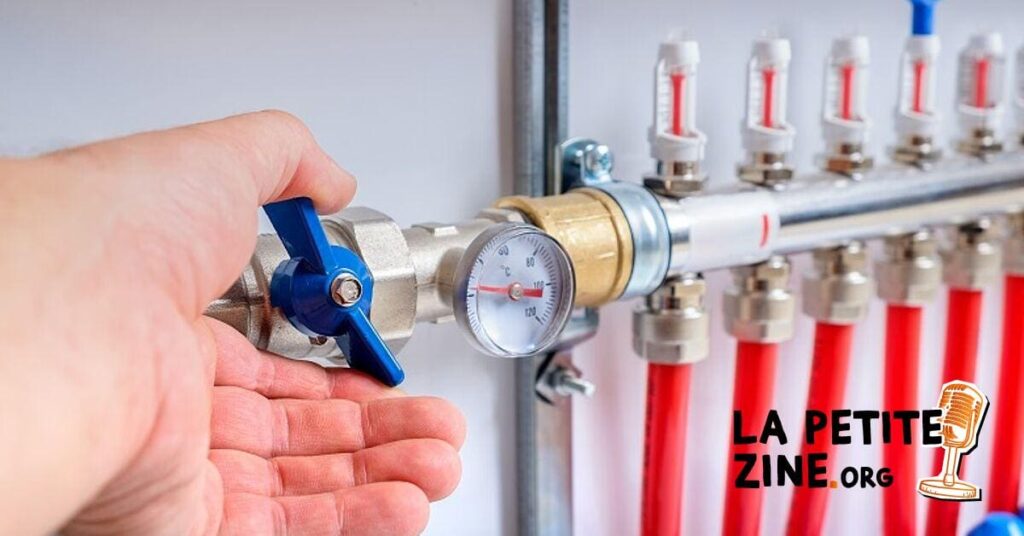

Le répartiteur sépare les circuits de chauffage individuels les uns des autres, ce qui simplifie la purge du chauffage mural et l’intervention en cas de dommage. Les vannes du répartiteur du circuit de chauffage contrôlent le débit des différents circuits de chauffage : une comparaison entre les températures réelles et théoriques détermine la quantité d’eau de chauffage qui passe.

L’eau de chauffage ne chauffe pas un radiateur, mais tout le mur. Les surfaces chauffantes peuvent transmettre de la chaleur à l’espace de vie de deux manières : sous forme de chaleur par convection et sous forme de chaleur rayonnante. En pratique, les deux types se produisent dans des proportions différentes. Contrairement à un radiateur, le chauffage mural émet la majeure partie de sa chaleur dans la pièce par rayonnement. Lisez notre article pour savoir comment la technologie fonctionne en termes de confort et d’efficacité et s’il y a des inconvénients à utiliser le chauffage mural.

Lorsqu’il y a de l’air dans le radiateur mural

L’air est fondamentalement indésirable dans chaque circuit de chauffage car il entrave le transport de la chaleur et réduit ainsi l’efficacité du système de chauffage. Mais ce n’est pas tout : l’usure du système est inutilement augmentée. Vous pouvez également dire qu’il y a de l’air dans le chauffage mural par le fait que des sous-zones entières ne sont plus vraiment chaudes ou lorsque le chauffage siffle.

Les gaz peuvent pénétrer dans le circuit de liquide d’un système de chauffage mural de différentes manières :

La majeure partie de l’air pénètre dans le système lors du remplissage initial. Lors de la mise en service, l’entrepreneur purge donc le système de tuyauterie du chauffage mural via la vanne sur le collecteur. Chaque circuit de chauffage doit être purgé individuellement.

Comment le chauffage mural se ventile

Tout d’abord : la procédure de chauffage des murs n’est en aucun cas la même que la simple ventilation d’un radiateur. Un système de chauffage mural contient une quantité de liquide beaucoup plus importante et, par conséquent, plus d’air. Étant donné que le remplissage, le rinçage et la ventilation appropriés sont cruciaux pour le fonctionnement du chauffage par le sol, vous devez confier cette tâche à une entreprise spécialisée.

Une fois que l’installateur a rempli le système de chauffage, il rince le chauffage mural. Il pompe de l’eau de chauffage aussi exempte d’air que possible à travers le chauffage mural sur une longue période de temps afin que toute accumulation d’air puisse être évacuée. L’eau en circulation entraîne les bulles d’air pour qu’elles se rassemblent sur le distributeur. Là, le chauffagiste peut facilement évacuer l’air indésirable.

Après la mise en service, vous n’avez généralement plus besoin de ventiler activement le chauffage mural. De nombreux collecteurs ont une purge automatique pour tous les circuits de chauffage. De plus, un séparateur de gaz fixé au générateur de chaleur sépare l’air, qui est ensuite libéré de l’eau. Les séparateurs de gaz sont disponibles dans différentes conceptions avec différents principes fonctionnels. Le débit d’eau de chauffage est déterminant pour la conception de ce composant, c’est pourquoi il convient de confier le choix et l’installation à une entreprise spécialisée.

Si, par contre, il y a beaucoup d’air dans le chauffage, le niveau d’eau dans le chauffage mural peut tomber en dessous de la valeur minimale en raison de la ventilation. Alors une seule chose aide : l’installateur doit faire l’appoint d’eau de chauffage. Cependant, une fois qu’un système de chauffage mural planifié et installé par des professionnels a fonctionné pendant quelques mois, il ne reste presque plus d’air. Une fois le chauffage mural purgé manuellement, des purgeurs automatiques et le séparateur de gaz s’occupent de tout le reste.

Ventiler le chauffage : Pas de problème avec le chauffage mural

Un défaut évident du chauffage mural par rapport aux radiateurs conventionnels ne peut être expliqué : un radiateur défectueux peut être rapidement retiré et remplacé par un neuf. Quiconque a déjà purgé un radiateur ou lu nos instructions sur la façon de purger un radiateur sait également à quel point c’est explicite et rapide.

Avec le chauffage mural, il n’est pas moins important de maintenir le système aussi exempt d’air que possible. Cependant, les différents registres de chauffage sont difficilement accessibles après l’installation. Mais ne vous inquiétez pas, vous n’avez pas besoin d’ouvrir le mur fraîchement enduit pour laisser sortir les bulles d’air des tuyaux de chauffage. Compte tenu du fait qu’une maison nécessite entre 20 et 50% de sa surface au sol pour le chauffage de surface, cela ne serait pas non plus particulièrement pratique.

Au lieu de cela, il y a le distributeur central, qui dispose de vannes de ventilation pour chaque circuit de chauffage. Encore mieux : un chauffage mural conçu et installé par des professionnels nécessite très peu d’entretien et se purge généralement après la mise en service sans que vous ayez à faire quoi que ce soit.

Ne soyez donc pas rebutés par cet inconvénient apparent d’un système de chauffage de surface aussi moderne. L’entretien et la ventilation d’un système de chauffage mural ne posent généralement pas de problème dans la pratique.

¹ Installateur SBZ : Le chauffage de surface à la conquête des murs
