Le réservoir de gaz liquide joue un rôle important en tant que réservoir d’énergie dans les systèmes de chauffage au gaz liquide. Les bâtiments chauffés au gaz sans raccordement direct au réseau public de gaz doivent stocker la source d’énergie sur leur propre terrain. Différents aspects doivent être pris en compte lors de la sélection et du dimensionnement du réservoir de gaz liquide. Dans cet article, vous en apprendrez, entre autres, plus sur la fonction du réservoir d’essence, comment il est configuré et quelles sont les tailles de réservoir. Nous expliquons également les options de location et d’achat d’un réservoir de gaz liquide.


Réservoir GPL : Réservoir dans un trou creusé dans le sol

Le réservoir de gaz liquide en tant que composant important d’un système de chauffage au gaz liquide

Pour utiliser le chauffage au GPL, vous avez besoin d’un réservoir pour stocker le mélange de gaz liquide sur la propriété. La chaudière du système de chauffage puise le gaz liquide directement dans ce réservoir de gaz liquide via une conduite.

Comme son nom l’indique, le gaz contenu dans le réservoir est initialement stocké sous forme liquide sous une pression de plusieurs bars. Lorsqu’il est retiré du réservoir de gaz liquide, la pression est réduite, ce qui fait que le gaz liquide devient gazeux. Au raccordement de la maison, le niveau de pression est à nouveau réduit afin que le gaz puisse s’écouler dans la chaudière.

Selon une étude récente de l’Association allemande du gaz liquide, plus de 4 millions de tonnes de CO2 économiser par an.1

La structure d’un réservoir de gaz liquide

Les réservoirs de gaz liquide répondent aux exigences de sécurité les plus élevées et se composent essentiellement d’un réservoir et de divers autres composants. Les composants les plus importants de ces réservoirs de gaz en un coup d’œil :

  1. indicateur de niveau

    Il fournit des informations sur le contenu actuel du réservoir de gaz liquide et permet ainsi un remplissage rapide.

  2. vanne de purge

    C’est par là que le gaz liquide s’écoule. En raison de la réduction de pression lors de l’extraction, le gaz passe de l’état liquide à l’état gazeux d’agrégation.

  3. manomètre

    Vous pouvez lire la pression du réservoir d’essence sur le manomètre. Celle-ci est généralement inférieure à 10 bars.

  4. soupape de sécurité

    Si la pression dans le réservoir de gaz liquide dépasse une valeur maximale définie, la soupape de sécurité se déclenche automatiquement et le gaz est libéré. Cela garantit que la paroi du réservoir de gaz peut résister à la pression à tout moment.

  5. vanne de remplissage

    Le réservoir de gaz liquide est relié à la citerne et rempli via la vanne de remplissage. Ce processus prend environ 20 à 45 minutes.

  6. réducteur de pression

    Les réchauffeurs GPL fonctionnent généralement à une pression d’environ 50 mbar. A la sortie du réservoir, la pression du gaz liquide est d’abord ramenée à 0,7 bar avec le détendeur puis à la pression finale dans le bâtiment.

  7. verrouillage du réservoir

    Le verrou de réservoir est fixé au bouchon du réservoir et protège le réservoir de gaz liquide contre tout accès non autorisé.


Réservoir de GPL : graphique de l'indicateur de niveau
S’il n’y a pas assez de GPL dans votre appareil de chauffage, vous devez le remplir dès que possible. L’indicateur de niveau vous indique le contenu de votre réservoir de gaz liquide.

Positionnement du réservoir GPL

Avant d’acheter un réservoir de GPL, vous devez vous poser quelques questions de base sur l’installation, le dimensionnement, le remplissage, l’entretien et les normes de sécurité. Nous avons énuméré ci-dessous quelques aspects importants de ces sujets. Pour la conception spécifique du réservoir de gaz liquéfié, nous recommandons toutefois de consulter un chauffagiste expérimenté.

Lors de la mise en place du réservoir, vous avez le choix entre un

  • au-dessus du sol,
  • sous terre et
  • semi-aérien

Positionnement. Chaque variante présente certains avantages et inconvénients ainsi que des exigences techniques :

installation hors sol

L’installation du réservoir de gaz liquide au-dessus du sol est peu coûteuse, simple et rapide. Le réservoir de gaz est simplement placé sur la propriété et relié au raccordement de la maison via une ligne. Afin d’obtenir une stabilité suffisante, une fondation est nécessaire. Vous pouvez soit couler vous-même les fondations, soit les acheter toutes faites auprès de revendeurs spécialisés. Les inconvénients de l’installation hors sol sont la visibilité et l’encombrement du réservoir.

Positionnement souterrain

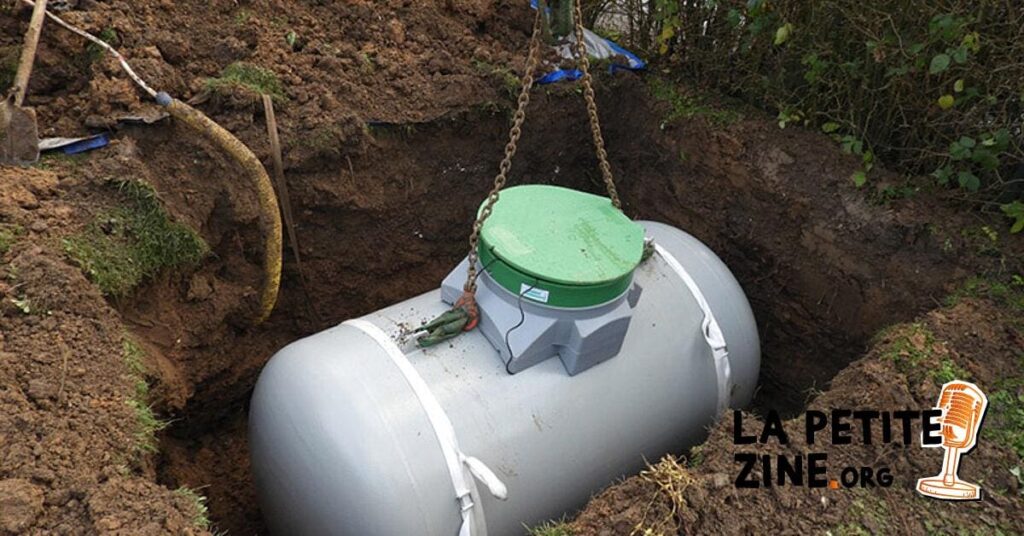

Si vous souhaitez utiliser le moins d’espace possible sur votre propriété et que vous ne voulez pas voir le réservoir de GPL, enterrer le réservoir dans le sol est une bonne idée. Avec cette variante, seul le couvercle dit de trou d’homme est visible. Ce couvercle assure l’accès aux raccords du réservoir de gaz. La condition préalable pour creuser dans le réservoir est une excavation suffisamment grande et une couche de sable autour du réservoir.

Positionnement semi-au-dessus du sol

Le positionnement semi-hors-sol est assez rare, car il cumule les principaux inconvénients des variantes hors-sol et souterraines. Le réservoir d’essence est visible, vous ne pouvez pas utiliser la zone et pourtant une fosse coûteuse est nécessaire.


Réservoir GPL : graphique de positionnement
Vous pouvez choisir entre trois positionnements différents pour votre réservoir de GPL : positionnement hors sol, sous sol et semi hors sol.

Quelle taille de réservoir est la bonne ?

L’un des aspects les plus importants lors du choix d’un réservoir GPL est la taille du réservoir et donc le contenu énergétique.

La règle générale est la suivante : la capacité du réservoir de gaz liquéfié doit être suffisante pour chauffer votre bâtiment pendant un an – même pendant un hiver exceptionnellement froid. Il existe des réservoirs de gaz liquide de différentes tailles – le spectre pour un usage privé va d’environ 900 à 6 400 litres.

Surtout, trois tailles de réservoir standardisées d’une capacité comprise entre 2 700 et 6 400 litres se sont imposées sur le marché. Certaines conditions cadres techniques pour les versions souterraines standard peuvent être trouvées dans le tableau suivant (les dimensions des réservoirs aériens peuvent varier) :2

métrique
Unité
Petit
Milieu
Gros
capacité
litre
2 700
4 850
6 400
capacité
Tonnes métriques
1.2
2.1
2.9
longueur
mètre
2,50
4h30
5,50
Hauteur (couvercle inclus)
mètre
1,80
1,80
1,80
diamètre
mètre
1.25
1.25
1.25

Le tableau montre que la hauteur et le diamètre du réservoir restent toujours les mêmes, seule la longueur varie.

Lors de la conception du réservoir, vous devez tenir compte du fait que vous n’épuisez pas la capacité maximale. Pour des raisons de sécurité, le réservoir de gaz liquide n’est rempli qu’à 85 %, car le gaz se dilate à des températures plus chaudes en été et a besoin d’espace pour le faire. Avec un grand réservoir d’une capacité de 6 400 litres, seuls 5 440 litres sont remplis. Cette capacité maximale est une exigence légale.

La taille de votre réservoir de gaz liquide dépendra des besoins énergétiques annuels pour le chauffage de votre bâtiment et l’eau chaude. Il est conseillé de recourir à l’expertise d’un chauffagiste. Cela détermine précisément vos besoins en chaleur et sélectionne la bonne taille de réservoir.

Pour une évaluation initiale, cependant, vous pouvez utiliser les directives suivantes comme guide :

  • Bâtiments neufs jusqu’à 180 mètres carrés : 2 700 litres
  • Bâtiments neufs entre 180 et 210 mètres carrés : 4 850 litres
  • Bâtiments neufs à partir de 210 mètres carrés : 6 400 litres

Si vous décidez d’utiliser un réservoir souterrain, lors du creusement de la fosse, il est important de tenir compte du fait que le réservoir doit être entouré de sable tout autour. Selon la taille du réservoir, 7 à 15 mètres cubes de sable sont nécessaires.

Comment se fait le ravitaillement ?

Le remplissage du réservoir de gaz liquéfié est comparable à celui d’un système de chauffage au mazout conventionnel : tout comme le mazout, un camion-citerne livre également le gaz liquéfié et une pompe le transporte dans le réservoir. Un compteur détermine la quantité de gaz liquide livrée et à facturer.

un avis: La cuve doit être positionnée de manière à ce que le flexible de la citerne puisse atteindre votre cuve. Ce tuyau ne dépasse généralement pas 25 mètres.

Conditions générales de sécurité et maintenance

Le gaz est fondamentalement inflammable et doit donc être stocké en respectant les consignes de sécurité. Avec une exécution professionnelle, cependant, un système de chauffage au gaz liquide est totalement inoffensif et ne présente pas un risque plus grand que d’autres sources d’énergie.

Les consignes de sécurité suivantes sont importantes, entre autres :

  • Zone de sécurité de trois mètres autour du réservoir
  • aucune source d’inflammation, de matériaux combustibles ou de fenêtres ouvertes dans cette zone
  • à au moins un mètre du mur de la maison voisine
  • Uniquement installations électriques protégées contre les explosions dans des locaux avec des réservoirs de gaz liquide
  • Inspection par le TÜV tous les deux ans
