La pompe de circulation de chauffage est un composant petit mais crucial. Parce que la pompe veille inlassablement à ce que l’eau chaude s’écoule du chauffage vers les radiateurs. Le chauffage ne fonctionne efficacement que si la pompe de circulation est correctement réglée et dimensionnée. Les deux facteurs décisifs ici sont la puissance électrique et la hauteur de refoulement de la pompe. Lisez ci-dessous comment fonctionne la pompe de chauffage, quels types il existe et ce qui doit être pris en compte lors du réglage de la pompe de circulation.

Réglage de la pompe de circulation du chauffage : connaissances de base

Pour que la pompe de circulation de l’installation de chauffage puisse transporter de la chaleur, elle doit mettre en mouvement l’eau du circuit de chauffage. Il le fait à l’aide d’une roue en forme de lame. Lorsque le moteur électrique fait tourner la turbine, les pales éloignent l’eau de chauffage de la pompe, ce qui démarre le cycle.

D’un point de vue physique, la pompe crée une différence de pression à travers la roue. Car devant la pompe – du côté dit refoulement – dans le départ chauffage, la pression est plus élevée que dans le retour chauffage derrière la pompe – du côté dit aspiration. La pompe doit accumuler cette pression afin de surmonter la résistance à l’écoulement des tuyaux et des vannes. Plus les tuyaux sont fins et plus il y a d’étranglements dus aux vannes ou à d’autres composants du circuit de chauffage, plus la résistance à l’écoulement est importante. La pompe doit accumuler plus de pression en conséquence.

Les experts se réfèrent à la pression qu’une pompe peut fournir comme tête. La hauteur de refoulement de la pompe n’a rien à voir avec la hauteur que doit atteindre l’eau de chauffage : c’est une mesure de la pression.

Les pompes à rotor noyé sont standard dans la technique de chauffage

Il existe différents types de pompes. Toutes les pompes de circulation utilisées aujourd’hui dans le chauffage sont des pompes dites à rotor noyé.

Pompes de circulation non régulées et régulées pour le chauffage

Jusqu’à la fin des années 1980, seules des pompes de circulation de chauffage non régulées étaient disponibles. Ceux-ci fonctionnent toujours avec la même puissance et la même vitesse. Dans les modèles les plus simples, il n’y a qu’un seul réglage. Les pompes de circulation à trois vitesses pour le chauffage ont un interrupteur qui permet à l’utilisateur de régler manuellement trois niveaux de puissance différents.

Le progrès technique produit alors des pompes de circulation contrôlées. Ces pompes de circulation adaptent leurs performances et donc la vitesse à la quantité de chaleur actuellement requise. Par exemple, si vous ne chauffez pas toutes les pièces de votre maison pendant quelques jours, la quantité de chaleur va baisser. La pompe régulée réduit le débit en conséquence. Cela réduit la vitesse de la roue et réduit ainsi le débit.

Il s’agit généralement d’un contrôle de pression différentielle. Cela signifie : La commande règle la pompe de manière à ce que la différence de pression entre le côté aspiration et le côté refoulement de la pompe reste toujours la même. L’avantage de ce schéma est l’efficacité. Une pompe de circulation non contrôlée dans le système de chauffage consomme toujours la même quantité d’électricité. La pompe régulée économise de l’électricité en ajustant la puissance.

Les pompes de circulation à économie d’énergie pour le chauffage sont autoréglables

Il y a plus de dix ans, les fabricants de pompes de circulation ont commencé à produire des pompes dites à haut rendement. Ces pompes contiennent un moteur électrique spécial. Celui-ci est équipé d’un aimant. Grâce à cette technologie, les pompes à haut rendement économisent jusqu’à 70 % d’énergie électrique par rapport à une pompe conventionnelle contrôlée.

Dans le passé, même les pompes à chaleur plus anciennes pouvaient être remplacées par des modèles de remplacement de la même construction, même si elles ne répondaient pas à la spécification EEI. Cependant, depuis 2020, chaque nouvelle pompe de circulation doit être une pompe à haut rendement. Les derniers modèles de pompes à haut rendement sont des pompes de circulation dites autorégulatrices. Ils ajustent leur vitesse automatiquement même sans signal de la commande de chauffage.

Les différentes pompes de circulation du système de chauffage

Selon la technologie du système, un système de chauffage peut contenir plusieurs pompes de circulation :

  1. pompe de circuit de chauffage

    Aucun chauffage ne peut fonctionner sans la pompe du circuit de chauffage qui alimente les radiateurs en chaleur.

  2. pompe de charge de stockage

    Certains systèmes de chauffage avec ballon tampon disposent également d’une deuxième pompe de circulation : la pompe de charge du ballon. La pompe de charge du ballon charge le ballon tampon indépendamment du circuit de chauffage : elle fait circuler l’eau de chauffage du réchauffeur vers le ballon tampon. La séparation du circuit de chauffage et du circuit de charge tampon présente un avantage : le chauffage peut alors fonctionner de manière homogène lorsque les radiateurs de la maison n’ont pas besoin de chaleur. Cela réduit la synchronisation, c’est-à-dire la mise en marche et l’arrêt du générateur de chaleur – et augmente ainsi sa durée de vie.

  3. Pompe de circulation à la station d’eau douce

    Une troisième pompe de circulation de chauffage est toujours présente dans votre système de chauffage lorsqu’une station d’eau douce produit l’eau chaude. Dès que les habitants puisent de l’eau chaude, la pompe prélève l’eau de chauffage chaude du ballon tampon et l’utilise pour chauffer l’eau potable froide qui s’y écoule.

  4. Pompe de circulation pour circulation d’eau chaude

    Si vous avez une circulation d’eau chaude, la quatrième pompe de circulation fait circuler l’eau chaude pour la douche et les robinets dans toute la maison. Cela signifie que l’eau chaude est toujours disponible sans longue attente. Les pompes de circulation se distinguent des pompes de circulation pour le circuit de chauffage par leurs matériaux. L’eau de chauffage ne contient pas d’oxygène. Par conséquent, il ne peut y avoir de corrosion sur les composants. La situation est différente avec de l’eau normale : les pompes à eau potable telles que la pompe de circulation doivent donc être protégées contre la corrosion.

  5. pompe circuit solaire

    Autre cas particulier, la pompe du circuit solaire : la cinquième pompe de votre installation de chauffage si vous disposez d’une installation solaire. La pompe du circuit solaire se distingue également de la pompe de circulation de chauffage normale par ses matériaux.

    Le circuit de chauffage ne dépasse jamais 90°C. Cependant, une installation solaire sur le toit à l’arrêt peut chauffer jusqu’à plus de 200°C. Les tuyaux solaires de la chaufferie peuvent alors également devenir plus chauds que 100°C. La pompe du circuit solaire doit y résister. Il doit également faire face au mélange antigel qui empêche les lignes du circuit solaire de geler en hiver.

Dimensionner et positionner correctement la pompe de circulation

Avec toute pompe de circulation, il est important qu’elle soit de la bonne taille. Il doit toujours fournir le débit et la hauteur dont la maison a besoin aussi précisément que possible. Parce que chaque maison est différente. La hauteur de refoulement dépend essentiellement de la longueur des tuyaux de chauffage et de leur perte de charge. Pour la plupart des maisons unifamiliales, une hauteur de livraison de 2,5 à 3 mètres est suffisante. Le débit est généralement de 3 à 4 mètres cubes par heure. Pour un calcul plus précis, le chauffagiste utilise des formules mathématiques. Il peut ainsi déterminer exactement quel type de pompe convient à votre maison.

Une pompe de circulation mal dimensionnée peut avoir de graves conséquences

  • Si la puissance électrique est trop élevée, la pompe à chaleur consomme inutilement de l’électricité.
  • Ceci s’applique en particulier aux anciennes pompes de circulation non régulées.
  • Les pompes de circulation régulées pour le système de chauffage peuvent s’adapter à la puissance inférieure, mais elles ne fonctionnent alors pas dans leur plage de fonctionnement optimale. Cela signifie qu’ils ont également besoin de plus d’électricité que nécessaire.
  • De plus, le débit est trop important. Il fait soit beaucoup trop chaud dans la maison, soit les cycles de chauffage (s’allument et s’éteignent fréquemment) sans fin.
  • Si la hauteur de refoulement de la pompe est trop élevée, la pression différentielle sera trop élevée. Cela coûte aussi de l’énergie.
  • Dans le pire des cas, la pression différentielle dépasse même la valeur autorisée. Alors, par exemple, les vannes thermostatiques ne fonctionnent plus correctement.

Positionner correctement la pompe à chaleur

La position d’installation de la pompe de circulation doit également être correcte. Les pompes de circulation peuvent être installées horizontalement ou verticalement. Il est important que l’arbre soit aligné horizontalement. Le bon emplacement pour la pompe de circulation se trouve du côté aspiration, le plus près possible du vase d’expansion à membrane. En supposant que la pompe de circulation soit plutôt positionnée du côté refoulement du vase d’expansion à membrane : celle-ci absorberait une partie de la pression. Le système serait alors exposé à une pression plus faible pendant le fonctionnement que lorsqu’il a été rempli. Cela peut à son tour entraîner une entrée d’air dans le système lorsque le chauffage est rallumé après les vacances d’été.

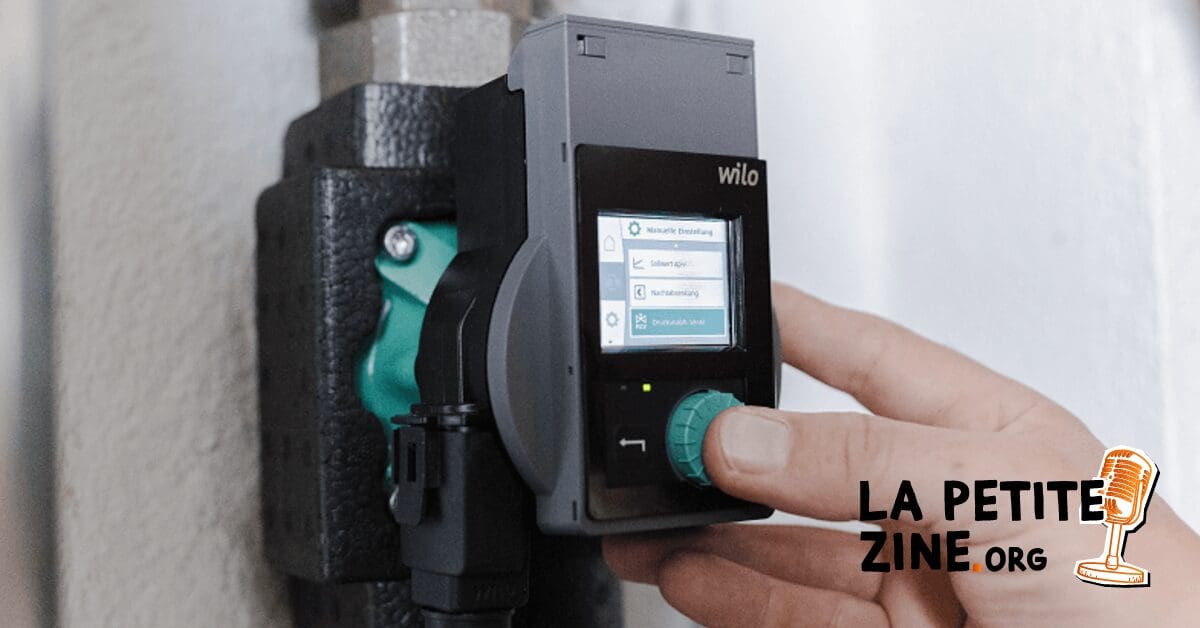

Vérifier les réglages de la pompe de circulation du chauffage

Autrefois, les chauffagistes surdimensionnaient souvent les pompes. D’une part, la prise de conscience du gaspillage d’énergie n’était pas si prononcée. D’autre part, il était assuré que la pompe fournirait toujours suffisamment de puissance, même sans calculs précis, et que les habitants ne seraient pas laissés pour compte. Il peut donc être utile de vérifier le type de pompe de votre système de chauffage.

N’oubliez pas l’équilibre hydraulique

La pompe de circulation du chauffage ne peut être réglée et dimensionnée correctement que si l’installation de chauffage est équilibrée hydrauliquement. L’équilibrage hydraulique garantit que tous les radiateurs reçoivent exactement la bonne quantité de chaleur. De nombreux systèmes de chauffage en Allemagne ne sont pas équilibrés hydrauliquement. Ensuite, par exemple, la pièce du sous-sol près du radiateur devient beaucoup trop chaude. La salle de bain à l’autre bout de la maison, en revanche, reste trop fraîche.

Si vous réduisez le niveau de puissance de la pompe de circulation dans ce cas, la température au sous-sol sera peut-être bonne – mais vous gèlerez d’autant plus dans la salle de bain. Ici, l’équilibre hydraulique doit d’abord assurer une répartition optimale de la chaleur. Après cette comparaison, une pompe de plus petite dimension est souvent suffisante. Une combinaison d’équilibrage hydraulique et de remplacement de la pompe est donc la meilleure solution.
